Pitzl bebetonozható oszloptalp M24 250 mm hosszú

 Letölthető műszaki adatlap és beépítési útmutató

Pitzl 10934.2401 – Betonba ágyazható nagy terhelhetőségű oszloptalp, M24

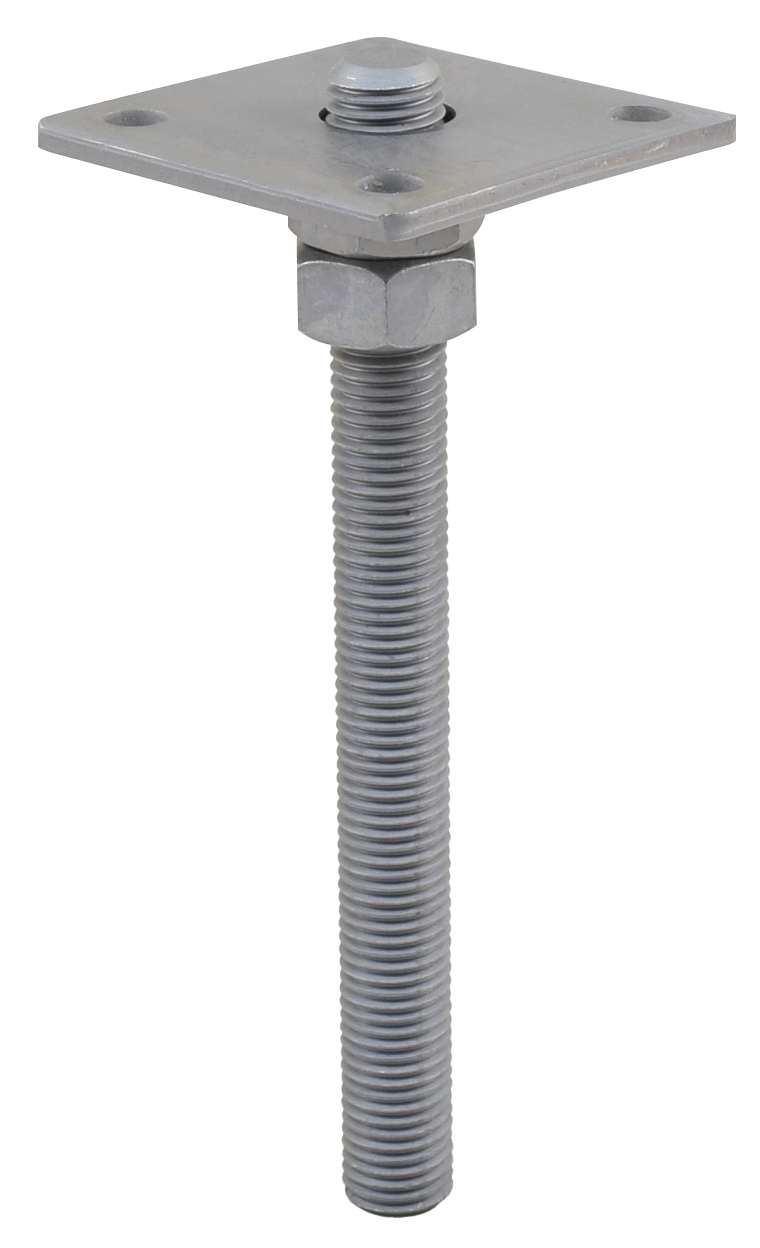

A Pitzl 10934.2401 egy betonba beágyazható, merev kialakítású nehéz terhelésű oszloptalp, amelyet tartó faoszlopok alapra való szilárd és teherbíró rögzítésére fejleszttek ki. A termék M24 × 250 mm-es horgonyrúddal, hegesztett és szabad ellenmutával, valamint 100×100×6 mm-es felső lemezzel készül, amelyhez az oszlop teljes menetes csavarokkal csatlakozik.

A ZiNiP (cink-nikkel + passzivált) felületkezelés homogén, sima bevonatot biztosít 6–8 µm rétegvastagsággal – kiemelkedő korrózióvédelem, amely NK1 és NK2 alkalmazási osztályban egyaránt megfelelő: beltéri és részben fedett kültéri faszerkezetekben, carportokban, kandalló- és tető-tartószerkezetekben, magas páratartalmú terekben.

Alkalmazási területek

• Tartó faoszlopok rögzítése: gerendavázas épületek, csarnokok, carportok, fedett teraszok, kerti pavilonok tartóoszlopai


• Mérnöki faszerkezetek csomópontjai: tömörfa (C24), ragasztott rétegelt fa (BSH/GL), keresztbe ragasztott fa (CLT) oszlopok talpkötése


• Betonba beágyazott alapcsatlakozás: friss betonba behelyezhető, minimum 150 mm horgonyzási mélységgel


• NK1 és NK2 osztályú szerkezetek: fedett épületek, részben nyitott csarnokok, magas páratartalmú ipari terek


•

Főbb előnyök

• Merev, pontos csatlakozás: a hegesztett anyás horgonyrúd egyértelmű alapbefogást biztosít, nem kell helyszíni előfúrás vagy utólagos befogás


• Nagy teherbírás: F1,Rk = 110,0 kN (nyomás) és F1,Rk = 30,0 kN (húzás) C24 fánál – mérnöki terhek felvételére alkalmas


• ZiNiP felületkezelés: a galvanikus cink-nikkel + passzivált bevonat kiváló korrózióvédelmet biztosít, rétegvastagsága 6–8 µm, felülete sima és homogén


• ETA-10/0413 engedély: európai műszaki engedéllyel rendelkezik – statikai igazoláshoz, tervdokumentációhoz és hatósági ügyekhez elfogadott alap


• Egyszerű beépítés: a szabad ellenmutter az oszlopállítás és szintezés után egyszerűen ellenrögzíthető a befogott helyzetben


• Facsavar-kompatibilitás: a felső lemez 4 db Ø10×120 mm-es teljes menetes csavarral köthető az oszlophoz – fa felhasítása nélkül


•

Jellemző teherbírási értékek

* Jellemző értékek (Rk) a Pitzl statikai kézikönyv alapján, kmod nélkül. A tervezési értékek a vonatkozó Eurocode 5 (EN 1995) és ETA-10/0413 előírások szerint számítandók.

Beépítési információk

• Horgonyzás: friss betonba való beágyazással, minimum horgonyzási mélység: 150 mm


• Minimum fakeresztmetszet: 120×120 mm


• Facsavar-csatlakozás: 4 db Ø10×120 mm teljes menetes fa-csavar (külön rendelendő)


• Szintezés: a szabad ellenmutter segítségével az oszlop vízszintes és magassági beállítása elvégezhető bebetonozás után is


• Fontos: a menetrúd betonba ágyazáskor vízszintes elcsúszás ellen rögzítendő (deszka sablon vagy ragasztószalag ajánlott)


• Utódcikkszám

Tanúsítványok és szabványok

• ETA-10/0413 – Európai Műszaki Engedély (Pitzl oszloptalp rendszer)


• Alkalmazási osztály: NK1, NK2 (DIN EN 1995 / Eurocode 5)


• Felületkezelés: ZiNiP – galvanikus cink-nikkel, passzivált, 6–8 µm


•
