Pitzl 88107 rejtett alu gerenda-gerenda kapcsolat 40x70 mm, 12 mm vastagság

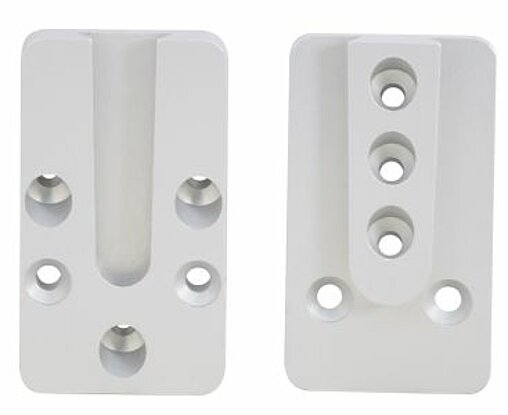

A Pitzl HVP 88107 eloxált alumíniumból készült, kétkomponensű rejtett gerenda-gerenda csatlakozó faszerkezetekhez. Mérete 40×70 mm, vastagsága 12 mm – kisebb gerendakeresztmetszetekhez optimális. Az ETA-15/0187 európai műszaki engedéllyel rendelkező csatlakozó C24 faanyagnál F1,Rk = 6,01–9,59 kN, GL24h esetén F1,Rk = 6,49–10,35 kN karakterisztikus teherbírást nyújt. A rejtett beépítés esztétikus végeredményt garantál, a 10 furatos kialakítás tökéletes csavarkapcsolatot biztosít.

Pitzl HVP 88107 – Rejtett alumínium gerenda-gerenda kapcsolat

A Pitzl HVP 88107 egy kétkomponensű, rejtett beépítésű alumínium gerenda-gerenda csatlakozó, amelyet kifejezetten faszerkezetek statikailag igényes csomópontjaihoz fejlesztettek ki. A 40×70 mm-es, 12 mm vastag eloxált alumínium profil kisebb és közepes gerendakeresztmetszetekhez kínál magas teherbírású, ugyanakkor esztétikusan láthatatlan kötési megoldást. Az ETA-15/0187 európai műszaki engedély tanúsítja a termék megbízhatóságát és tömörfa, valamint ragasztott rétegelt fa (BSH/GL) szerkezetekben egyaránt alkalmazható.

Alkalmazási területek

• Gerenda-gerenda csomópontok: mellékgerenda csatlakoztatása főgerendához vagy oszlophoz – rejtett, esztétikus kivitelben
• Tömörfa szerkezetek (C24 faanyag) statikailag terhelt csomópontjai
• Ragasztott rétegelt fa (GL24h / BSH) szerkezetek kötései
• Tetőszerkezetek, padlótartók, erkélyek és egyéb fa vázszerkezetek kapcsolatai
• Minden helyszín, ahol rejtett, esztétikus és statikailag igazolt facsatlakozó szükséges

Főbb előnyök

• Rejtett beépítés: a kész szerkezetben teljesen láthatatlan – esztétikus, modern megjelenés
• Eloxált alumínium: korrózióálló, könnyű és tartós – hosszú élettartam
• Magas teherbírás: C24-nél F1,Rk = 6,01–9,59 kN, GL24h-nál F1,Rk = 6,49–10,35 kN karakterisztikus értékek
• Szögelt csavarkapcsolat: 10 furaton keresztül optimálisan erők-elosztása, statikailag kedvező kialakítás
• CE-jelölt, ETA-15/0187: európai műszaki engedéllyel igazolt teljesítmény
• Kétkomponensű rendszer: egyszerű és biztonságos beépítés a helyszínen
• Alkalmazási osztály 2: beltéri és félig fedett szerkezetekhez egyaránt megfelelő

Teherbírási értékek (karakterisztikus)

• Tömörfa C24 esetén:
  • F1,Rk (mellékgerenda tengelye irányában): 6,01 / 7,23 / 9,59 kN
  • F2,Rk (behelyezés irányában): 6,65 / 8,00 / 10,62 kN
  • F4,Rk (behelyezésre merőlegesen): 6,26 kN
• Ragasztott rétegelt fa GL24h esetén:
  • F1,Rk (mellékgerenda tengelye irányában): 6,49 / 7,80 / 10,35 kN
  • F2,Rk (behelyezés irányában): 7,18 / 8,63 / 11,46 kN
  • F4,Rk (behelyezésre merőlegesen): 6,56 kN

Méret és kiszerelés

• Cikkszám: 88107 / 88107.0000
• Méret: 40 × 70 mm, vastagság: 12 mm
• Furatok száma: 10 db
• Ajánlott csavar: 4,5 × 50–80 mm teljes menetű facsavar
• Csomag: 10 db / csomag

Tanúsítványok és szabványok

• ETA-15/0187 – Európai Műszaki Engedély (CE jelölés alapja)
• Méretezési alap: EN 1995 (Eurocode 5)
• Alkalmazási osztály: 2-es osztály (félig fedett/beltéri faszerkezetek)
