Rothoblaas XS10 120x120 Kereszt alakú olszoptalp
Leírás és Paraméterek
Rothoblaas XS10120 – Kereszt alakú hajlítónyomaték-álló oszloptalp

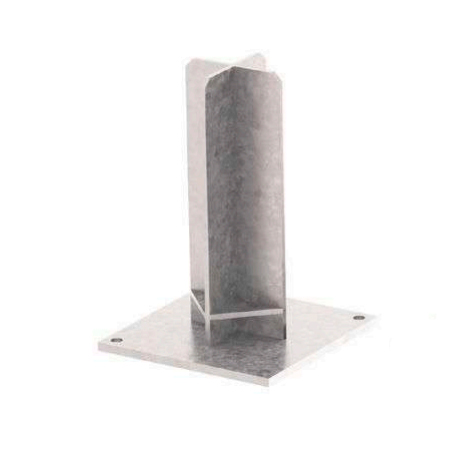

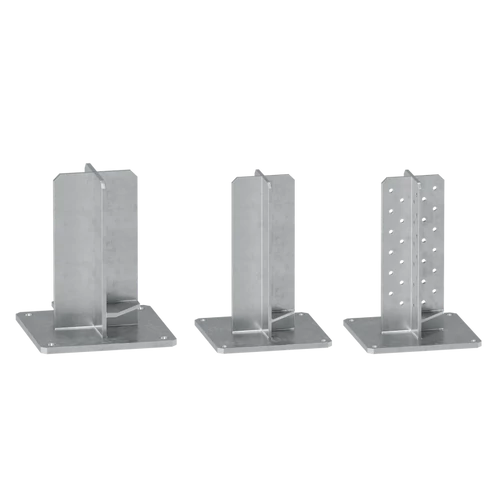

A Rothoblaas XS10120 (X10 sorozat) egy S235 acélból készült, tűzi horganyzott, kereszt alakú rejtett oszloptalp, amelyet mindkét vízszintes irányban hajlítónyomatékot felvevő, félmerev talpkötések kialakítására fejleszttek ki. A kereszt penge az oszlopfa anyagába mart be, teljesen eltűnik a fa belsejében – a kötés kívülről nem látható. Az ETA-10/0422 engedély és az EN 1995-1-1 szerint tesztelt szilárdság- és merevségértékek alapján statikai számításhoz alkalmas, megbízható rendszer.
A félmerev talpbefogás lehetővé teszi, hogy az oszlopok vízszintes terheket (szél, oldalerő) merevítő falak vagy keresztmerevítések nélkül felvegyék – így minden oldalon nyitott, esztétikus szerkezetek alakíthatók ki.
Alkalmazási területek
- Szabadon álló pergolák és gazebók: mindkét irányban nyitott, merevítés nélküli faszerkezetek, ahol az oszlopok talpbefogása veszi fel az oldalirányú szélterhelést
- Carportok: kültéri autótárolók, ahol az esztétika és a szabad belépés kizárja az oldalmerevítőket
- Fedett teraszok, pavilonok: oszlopok stabilizálása talpbefogással, falszerkezet nélkül
- Mérnöki faszerkezetek alaptalpai: tömörfa (fenyő, keménylomb), ragasztott rétegelt fa (GL/BSH), LVL oszlopok min. 140×140 mm keresztmetszetű elemekhez
Főbb előnyök
- Hajlítónyomaték mindkét irányban: a kereszt alakú penge M2/3 és M4/5 nyomatékot egyaránt felvesz – egyedi megoldás, amellyel nincs szükség oldalmerevítőkre
- Teljesen rejtett kötés: a fémszerkezet az oszlop belsejébe kerül, kívülről nem látható – esztétikai igényű kültéri faépítészethez ideális
- Szabad szerkezetek: a talpbefogás révén mindkét irányban merevített, mégis minden oldalán nyitott pergolák és carportok tervezhetők
- Tűzi horganyzott 55 µm: az NK3 (SC3) alkalmazási osztályig megfelelő korrózióvédelem – kültéri időjárásnak kitett környezetben is tartós
- ETA-10/0422 tanúsítvány: statikai számításhoz elfogadott, EN 1995-1-1 szerint tesztelt szilárdság- és merevségértékek
- Kétféle rögzítési mód: önfúró tüskével (SBD Ø7,5) vagy sima tüskével (STA Ø12) – a rögzítési konfiguráció megválasztásával különböző teherbírási szintek érhetők el
Jellemző teherbírási értékek – XS10120
| Konfiguráció | Rögzítők | Min. oszlop | R1,c,k nyomás | R1,t,k húzás | R2/3,k nyírás | M2/3,k nyomaték |
|---|---|---|---|---|---|---|
| S1 – SBD Ø7,5 | 16× Ø7,5×115 mm | 140×140 mm | 134,0 kN | 32,6 kN | 4,0 kN | 3,0 kNm |
| S1 – SBD Ø7,5 | 16× Ø7,5×135 mm | 160×160 mm | 154,0 kN | 32,6 kN | 4,0 kN | 3,3 kNm |
| S1 – STA Ø12 | 8× Ø12×120 mm | 160×160 mm | 125,0 kN | 32,6 kN | 4,0 kN | 2,1 kNm |
* Jellemző értékek az ETA-10/0422 és EN 1995-1-1:2014 alapján. A nyomatékértékek fa irányára vonatkoznak (M2/3,k timber). Az acél oldali határértékek: R1,t,k acél = 32,6 kN; M2/3,k acél = 5,9 kNm (γM0). Tervezési értékek az Eurocode 5 szerinti kmod és γM faktorokkal számítandók.
Forgási merevség (szerviz határállapot)
| Konfiguráció | Rögzítők | K2/3,ser = K4/5,ser |
|---|---|---|
| S1 – SBD | 16× Ø7,5 mm | 55 kNm/rad |
| S2 – STA | 8× Ø12 mm | 140 kNm/rad |
Főbb méretek
| Jellemző | Adat |
|---|---|
| Talplemez | 220×220×10 mm – 4×Ø13 mm furatok (horgonyokhoz) |
| Teljes magasság (H) | 310 mm |
| Penge vastagsága | 6 mm (sima, furatok nélkül) |
| Kereszt penge szélessége | 120 mm (57+6+57 mm) |
| Talpmagasság (talaj clearance) | 46–50 mm |
| Szükséges fa-marás mélysége | 8 mm |
| Min. oszlopkeresztmetszet | 140×140 mm (SBD Ø7,5×115 mm), 160×160 mm (SBD Ø7,5×135 mm vagy STA Ø12×120 mm) |
Kompatibilis rögzítők és kiegészítők
| Kód | Leírás | Átmérő |
|---|---|---|
| SBD | Önfúró tüske (ajánlott) | Ø 7,5 mm |
| STA | Sima tüske | Ø 12 mm |
| KOS | Hatszögfejű csavar | M12 |
| AB1 | CE1 bővülő horgony (betonhoz) | Ø 12–16 mm |
| SKR/SKR EVO | Becsavarható horgony (betonhoz) | Ø 12–16 mm |
| VIN-FIX / HYB-FIX / EPO-FIX | Kémiai horgony (betonhoz) | M12–M16 |
⚠ Beépítési követelmény: mindkét terhelési irányhoz 2-2 db VGZ Ø7 csavart kell elhelyezni az oszlopban a függőleges pengék felett, merőlegesen a rostirányra (nyíróerő-erősítés).
Fontos tudnivalók a beépítéshez
- Famarás: az oszlop talpán 8 mm mélységű marás szükséges a penge befogadásához (XS10120 esetén)
- Tüske behajtás: SBD önfúró tüske esetén előfúrás nem szükséges; STA sima tüskéhez előfúrás szükséges
- Myk (SBD Ø7,5): 75 000 Nmm – a számításhoz figyelembe veendő
- Betonhoz rögzítés: a talplemez betonhoz való kapcsolatát külön kell méretezni és ellenőrizni
- Kombinált terhelés: nyíróerő és nyomaték egyidejű fellépésekor a kölcsönhatási feltételt külön kell ellenőrizni
- Fa sűrűség: az értékek ρk = 350 kg/m³ referencia értékkel kerültek meghatározásra
Tanúsítványok és szabványok
- ETA-10/0422 – Európai Műszaki Engedély (Rothoblaas X10 oszloptalp rendszer)
- UKTA-0836-22/6374 – UK Construction Product Evaluation
- Alkalmazási osztály: NK1, NK2, NK3 (SC1/SC2/SC3 – DIN EN 1995 / Eurocode 5)
- Anyag: S235 acél, tűzi horganyzott 55 µm
- Értékek megfelelnek: EN 1995-1-1:2014
| Gyártó | Rothoblaas |
| Cikkszám | XS10120 |
| Termék neve | X10 kereszt alakú hajlítónyomaték-álló oszloptalp |
| Típus | Rejtett, kereszt pengéjű, hajlítónyomaték-álló oszloptalp |
| Talplemez | 220×220×10 mm |
| Talplemez furatok | 4×Ø13 mm (betonhorgonyokhoz) |
| Teljes magasság (H) | 310 mm |
| Penge vastagsága | 6 mm (sima, furatok nélkül) |
| Kereszt penge szélessége | 120 mm |
| Talpmagasság (talaj clearance) | 46–50 mm |
| Szükséges fa-marás | 8 mm mélység |
| Min. oszlopkeresztmetszet | 140×140 mm (SBD Ø7,5×115 mm konfigurációnál) |
| Anyag | S235 szénacél |
| Felületkezelés | Tűzi horganyzott, 55 µm |
| Alkalmazási osztály | NK1, NK2, NK3 (SC1/SC2/SC3) |
| R1,c,k nyomás (SBD, 140×140 mm) | 134,0 kN |
| R1,c,k nyomás (SBD, 160×160 mm) | 154,0 kN |
| R1,t,k húzás (acél) | 32,6 kN |
| R2/3,k nyírás | 4,0 kN |
| M2/3,k nyomaték (SBD, 140×140 mm) | 3,0 kNm |
| M2/3,k nyomaték (SBD, 160×160 mm) | 3,3 kNm |
| K2/3,ser forgási merevség (SBD) | 55 kNm/rad |
| K2/3,ser forgási merevség (STA Ø12) | 140 kNm/rad |
| Ajánlott rögzítő | SBD önfúró tüske Ø7,5 mm (16 db/oszlop) |
| Európai műszaki engedély | ETA-10/0422 |
| UK műszaki engedély | UKTA-0836-22/6374 |
| Kiszerelés | 1 db / csomag |
Paraméterek
| Gyártó | Rothoblaas |
| Cikkszám | XS10120 |
| Termék neve | X10 kereszt alakú hajlítónyomaték-álló oszloptalp |
| Típus | Rejtett, kereszt pengéjű, hajlítónyomaték-álló oszloptalp |
| Talplemez | 220×220×10 mm |
| Talplemez furatok | 4×Ø13 mm (betonhorgonyokhoz) |
| Teljes magasság (H) | 310 mm |
| Penge vastagsága | 6 mm (sima, furatok nélkül) |
| Kereszt penge szélessége | 120 mm |
| Talpmagasság (talaj clearance) | 46–50 mm |
| Szükséges fa-marás | 8 mm mélység |
| Min. oszlopkeresztmetszet | 140×140 mm (SBD Ø7,5×115 mm konfigurációnál) |
| Anyag | S235 szénacél |
| Felületkezelés | Tűzi horganyzott, 55 µm |
| Alkalmazási osztály | NK1, NK2, NK3 (SC1/SC2/SC3) |
| R1,c,k nyomás (SBD, 140×140 mm) | 134,0 kN |
| R1,c,k nyomás (SBD, 160×160 mm) | 154,0 kN |
| R1,t,k húzás (acél) | 32,6 kN |
| R2/3,k nyírás | 4,0 kN |
| M2/3,k nyomaték (SBD, 140×140 mm) | 3,0 kNm |
| M2/3,k nyomaték (SBD, 160×160 mm) | 3,3 kNm |
| K2/3,ser forgási merevség (SBD) | 55 kNm/rad |
| K2/3,ser forgási merevség (STA Ø12) | 140 kNm/rad |
| Ajánlott rögzítő | SBD önfúró tüske Ø7,5 mm (16 db/oszlop) |
| Európai műszaki engedély | ETA-10/0422 |
| UK műszaki engedély | UKTA-0836-22/6374 |
| Kiszerelés | 1 db / csomag |
