Rothoblaas LOCK-FLOOR rejtett alu kapcsolat 1200x135 CLT-hez
Leírás és Paraméterek
Rothoblaas LOCKCFLOOR135 rejtett alumínium padlókonsol CLT-hez (1200×135 mm)

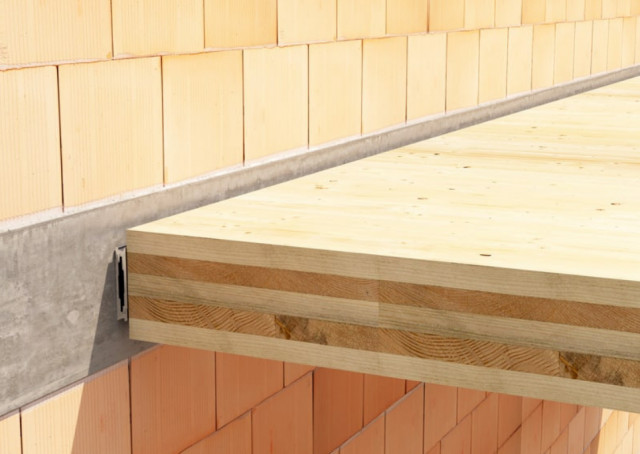

A Rothoblaas LOCKCFLOOR135 egy innovatív, háromdimenziós perforált alumínium ötvözetű profil CLT padlóelemek és betonfalak (LOCK C változat) csatlakoztatásához. A kétkomponenses rendszert gyárilag előreszerelik a CLT panelra és a betonfalra – a helyszíni szereléskor egyszerű beakasztással, állványzat és ideiglenes megtámasztás nélkül kapcsolható össze. Tanúsítványa: ETA-19/0831.
Műszaki adatok
| Jellemző | Érték |
|---|---|
| Cikkszám | LOCKCFLOOR135 |
| Gyártó | Rothoblaas Srl. (Olaszország) |
| Típus | Rejtett padlókonsol – CLT padló / beton fal csatlakozás |
| Méret | 1200 × 135 mm |
| Anyag | Alumínium ötvözet (háromdimenziós perforált profil) |
| Rögzítőcsavar | Egyetlen típusú csavar az egész rendszerhez (egyszerűsített szerelés) |
| Szerelési mód | Horogrendszer – beakasztással, állványzat nélkül |
| Előrelap lehetőség | A CLT panelra és a betonfalra gyárilag előre szerelhető |
| Tanúsítvány | ETA-19/0831; CE jelölt |
| Eltávolíthatóság | Gyorsan kibontható (reversibilis csatlakozás) |
| Tipikus alkalmazás | CLT padló – beton fal; prefabrikált térkitöltő fal; lépcsőkarfák; tetőkiugrók |
| Gyártó webhely | rothoblaas.com |
Jellemzők és előnyök
- ETA-19/0831 tanúsítvány – CE-jelölt, igazolt terhelési adatokkal
- Rejtett kapcsolat – esztétikus, láthatatlan csatlakozás a kész szerkezetben
- Állványzat nélküli beépítés – a horogrendszer azonnal megtámasztja a panelt beemeléskor
- Gyári előszerelés – a CLT panelra és a betonfalra a gyárban felszerelik, helyszínen csak beakasztás szükséges
- Egyetlen rögzítőcsavar-típus – leegyszerűsített anyagkezelés és szerelés
- Gyorsan eltávolítható – ahol szükséges, megbontható kapcsolat
- Alkalmazható lépcsőkarfáknál, prefabrikált falaknál és tetőkiugrók tartószerkezeténél is
Beépítési útmutató
- Gyári előkészítés: A LOCK profil egyik komponensét szerelje fel a CLT padlóelemre, a másikat a betonfalra – a megadott pozíciókban, a megfelelő csavarokkal.
- Helyszíni emelés: Daruzza a CLT padlóelemet a tervezett pozícióba – a WASP emelőszem javasolt.
- Beakasztás: Engedje le a panelt a betonfalra szerelt profilra – a horogrendszer automatikusan rögzül, azonnali megtámasztást biztosítva.
- Végleges rögzítés: Szükség esetén végezze el a kiegészítő rögzítést az ETA dokumentáció szerint.
- Ellenőrzés: Vizsgálja meg a csatlakozás pontosságát és terhelhetőségét a tervező útmutatása szerint.
Tipikus alkalmazások
| Alkalmazás | Leírás |
|---|---|
| CLT padló – betonfalas épület | A leggyakoribb alkalmazás: CLT szint csatlakoztatása betonmaghoz |
| Prefabrikált térkitöltő fal | Előregyártott fa kitöltő falak rögzítése a tartószerkezethez |
| Lépcsőkarfák | Fa lépcsőszerkezet rejtett csatlakozása betonhoz vagy CLT-hez |
| Tetőkiugrók, ereszek | Konzolosan kinyúló fa szerkezetek tartókapcsolata |
| Nem hordozó belső falak | Könnyű fa válaszfalak padlóhoz és mennyezethez rögzítve |
Kapcsolódó termékek
- Rothoblaas VGS teljes menetes szerkezeti csavar – a LOCKCFLOOR135 rendszer rögzítéséhez szükséges szerkezeti csavar
- Rothoblaas NINO100100 sarokvas – CLT épületek belső sarokkötéseihez
- Rothoblaas WASP emelőszem – CLT padlóelemek daruzása és pozicionálása
- Rothoblaas SKORPIO fogas panelösszehúzó – CLT elemek összefeszítése beépítés során
Letölthető termékleírás magyar nyelven
Cikkszám: LOCKCFLOOR135 Gyártó: Rothoblaas Srl. Típus: Rejtett padlókonsol (CLT padló – beton fal) Méret: 1200 × 135 mm Anyag: Alumínium ötvözet, perforált profil Szerelési mód: Horogrendszer, előszereléssel Tanúsítvány: ETA-19/0831; CE rejtett konzol,padlókonsol,CLT beton csatlakozás,LOCK FLOOR,rothoblaas,ETA,alumínium szerkezeti profil
